Фабрика прямой VT600 с чпу автоматический токарный станок вертикальный токарный станок

Станок внедряет высокопрочное чугунное покрытие HT300, которое прошло две тепловые обработки и искусственное старение (вибрация), чтобы в максимально возможной степени устранить остаточную нагрузку при отливке. Все сборочные поверхности между основами двигателя и отливками точно регулируются ручным скрещиванием для обеспечения общей точности станка.

С точки зрения дизайна, столбик штыря имеет симметричную структуру ящика, которая может обеспечить надежную поддержку башни во время резки и снизить высокочастотную вибрацию во время фрезерной обработки. Это структурная основа высокой жесткости и точности станка.

Для того, чтобы приспособиться к резке большого диаметра и большой нагрузки, станок оснащен шпиндельным двигателем мощностью 15 18,5 КВТ в соответствии со стандартом. Максимальная частота вращения может достигать 2500об/мин, а максимальный крутящий момент может достигать 440нм. Принимая во внимание эффективность и быстроту реагирования связанных фрезерных систем, а также тот факт, что в большинстве случаев при поворотной фрезерной обработке используются высокоскоростные процессы с большой глубины резки и высокой подачей материала, ось с поддерживает максимальный параметр подачи 36000°/min (100rpm/min) 440Nm. , в наибольшей степени реагировать на потребности высокоскоростной фрезеровки.

Что касается фрезерования, то оно оснащено фрезерным двигателем мощностью 100нм 5,5 КВТ с максимальной скоростью 3000об/мин. Это адаптируется к потребностям фрезерования различных материалов.

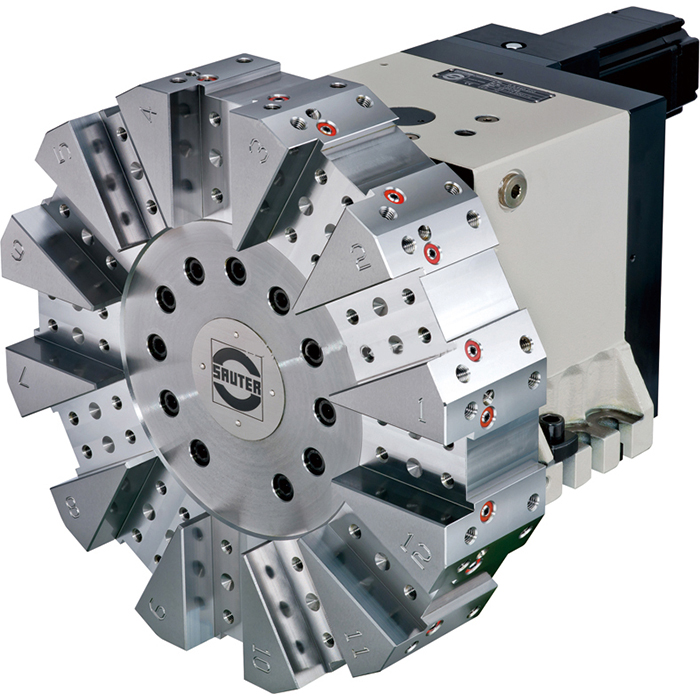

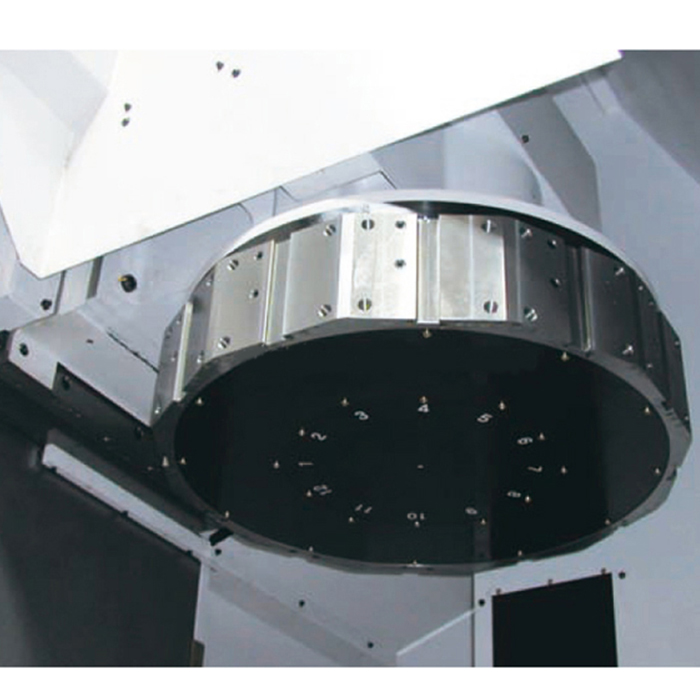

Башенка с 12 станциями, оснащенная BMT65 в качестве стандарта, была проверена конструкционной структурой, с тем чтобы убедиться в отсутствии тупиков в положительных и отрицательных углах установки инструмента. А решение servo motor changing обеспечивает максимальную эффективность работы башни и многократную точность позиционирования инструмента, так что время смены инструмента в основном не нужно учитывать при разработке технологического плана.

Учитывая экологичное производство и здоровье работников, станок имеет полностью замкнутую конструкцию из листового металла и может быть оснащен дополнительным коллектором масляных туманов для снижения образования и распространения дыма, вредных частиц и аэрозолей.

Качели на кровать	Φ700	mm
- Макс. - привет. Диаметр поворота	Φ600	mm
- Макс. - привет. Нагрузка на стол	600
Рекомендованная Макс. Диаметр поворота	Φ390	mm
Диаметр зажима лопатки-основной шпиндель	Φ310	mm
X путевые расходы	380	mm
Z путешествия по стране	560	mm
Быстрый переход X/Z	20/20	mm
Нос из шпинделя	A2-8
Диаметр подшипника передней части	130	mm
Мощность главного привода	15 / 18.5	kW
Основной крутящий момент привода	440	Nm
- Макс. - привет. Скорость вращения шпинделя	2,500	rpm
Тип башни	BMT65
Количество станков BMT65	12
Диаметр голяшки	□25，Ø40	mm
Количество управляемых инструментов	12
Номинальная мощность	5.5	KW
- Макс. - привет. Крутящий момент	100	Nm
Максимальная скорость вращения	3000	rpm
10. Сцепное устройство	BMT65
Диапазон скорости по оси с	100	rpm
Крутящий момент по оси c	440	Nm
Точность позиционирования по осям X/Z	≤ 6 / 8	µm
Точность воспроизводимости в осях X/Z	≤ 4 / 5	µm
Точность позиционирования по осям с	≤ 20	arcsec
Емкость гидравлического бака	35	l
Гидравлическое давление, Макс.	55	bar
Оборудование для охлаждения
Емкость бака для охлаждающей жидкости	180	l
Мощность чипового конвейера	170	l
Мощность насоса	0,85	kW
Номинальный расход насоса при 5 бар	24	l/min.
Установленная мощность, Макс.	50	kVA
1. Напряжение	400	V
частота	50/60	Hz
Взрыватели (медленные) согласно VDE 0100	50	A
Допустимое колебание напряжения при напряжении 400 в	+ 10	%
Давление воздуха в воздухе	6	bar
Потребление воздуха	15	m3/h
Температура в номере	+ 15 to + 35°C
- Макс. - привет. Относительная влажность воздуха	75 %
- Макс. - привет. Высота установки над MSL	1000 m
Масса нетто машины с чипсовым конвейером	approx. 6500	kg
Машина с чиповым конвейером L/ B/H	approx.1810/3580/3135	mm
