VMC1680 Большой обрабатывающий центр

VMC1680 3-осевой высококачественный вертикальный обрабатывающий центр с ЧПУ FANUC

Отправить заявку

Описание

маркер

Станок VMC1680 унаследовал преимущества высокой жесткости, симметричной структуры и высокой стабильности традиционного вертикального фрезерного станка с ЧПУ, а также представляет передовые международные концепции динамического жесткого проектирования для оптимизации конструкции движущихся частей. Станок имеет большой крутящий момент и хорошие характеристики быстрого реагирования, что подходит для нужд различных областей обработки, таких как автомобили, пресс-формы, аэрокосмическая, военная и метизная промышленность.

Общая компоновка станка

Общая компоновка станка представляет собой рамную конструкцию, основание неподвижно, седло перемещается по основанию в направлении Х; рабочий стол перемещается по седлу в направлении Y; колонна устанавливается на основание, а передняя бабка перемещается по колонне в направлении Z.

◆The main large parts of the machine tool: the base, saddle, worktable, column, and headstock are all made of high-quality resin sand molding, high-strength high-quality cast iron, with a complete heat treatment process to eliminate residual stress, and sufficient reinforcement plates are arranged to ensure The whole machine has sufficient strength, rigidity and high stability

◆The XY axis adopts roller linear guide, which has strong rigidity and good dynamic accuracy;

◆The three-axis transmission adopts Taiwan-made ground double-nut ball screw, which is compact in structure, stable in movement and high in precision. The screw support adopts the original imported screw support bearing made in Japan, and the two ends are pre-stretched to eliminate the loss of precision caused by thermal elongation. Form a stable and high-rigidity mechanical transmission system;

◆The base adopts a casting large water tray structure, which has good waterproof performance;

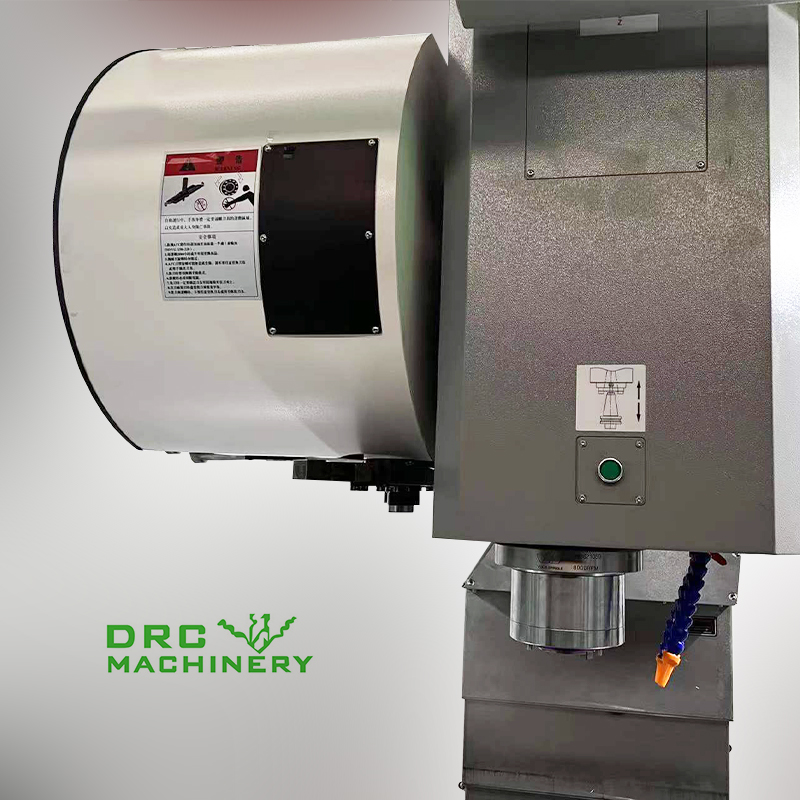

◆The high-rigidity Taiwan-made BT50 spindle is lubricated with grease, which can make the spindle bearings get constant and reliable lubrication, which is economical and environmentally friendly and realizes long-term maintenance-free.

Model		MVL1680S	Unit
Worktable	Worktable size	1800X800	mm
	Worktable bearing	2000	Kg
	T-slot width	5-22*150	mm
Processing range	X axis travel	1600	mm
	Y axis travel	800	mm
	Z axis travel	750	mm
	Distance from spindle end to worktable	150-900	mm
Spindle	Taper hole model	BT50
	Pull nail specifications	P40T-1-MAS403(45°)
	Spindle speed range	10-6000	rpm
Cnc system		FANUC 0i MF 1 Package
Motor	X axis motor	βis30
	Y axis motor	βis30
	Z axis motor	βis40B
	Spindle motor	βiIP30
Feeding	X axis max. rapid movement	20	m/min
	Y axis max. rapid movement	20	m/min
	Z axis max. rapid movement	15	m/min
Dimensions size		About 426035453300（max）	mm
Weight		About 15	T
