Описание
Высокая скорость DHM50 горизонтальный многоцелевой станок с ЧПУ фрезерный станок с ЧПУ обрабатывающий центр с ЧПУ для продажи
Вертикальный обрабатывающий центр машины особенности:
1. Этот станок предназначен с компьютером конечный элемент технологии анализа. Разумная Структура прочность и сочетание ребра жесткости обеспечивают высокую механические полосы по заданой ширине и длине.
2. Ключевых частей, таких как диван-кровать с русского языка, звуковая колонка перевод на английский язык, и бабка все плотно запеченные отливки. Литейной конструкции принимает исполнение интегрированная формовка производственный технологии и структура коробки.
Колонка (середина висит коробчатого типа, Ступенчатая структура):
Глубокой переработке и концепция дизайна внедряет коробка шпинделя в графе, принимает среднюю подвесная Коробка структура передней подвесная коробка в коробке, И подвижные тяжелый режущий структуру. Колонка руководстве сверхмощный линейный направляющий ролик с характеризующийся высокопрочными конструкциями, дизайн и никакого демпфирования трения. Коэффициент, хорошая жесткость, высокая точность, длительный срок службы, идеально подходит, чтобы достичь цели, и он имеет высокую эффективность.
Вертикальный обрабатывающий центр Особенности:

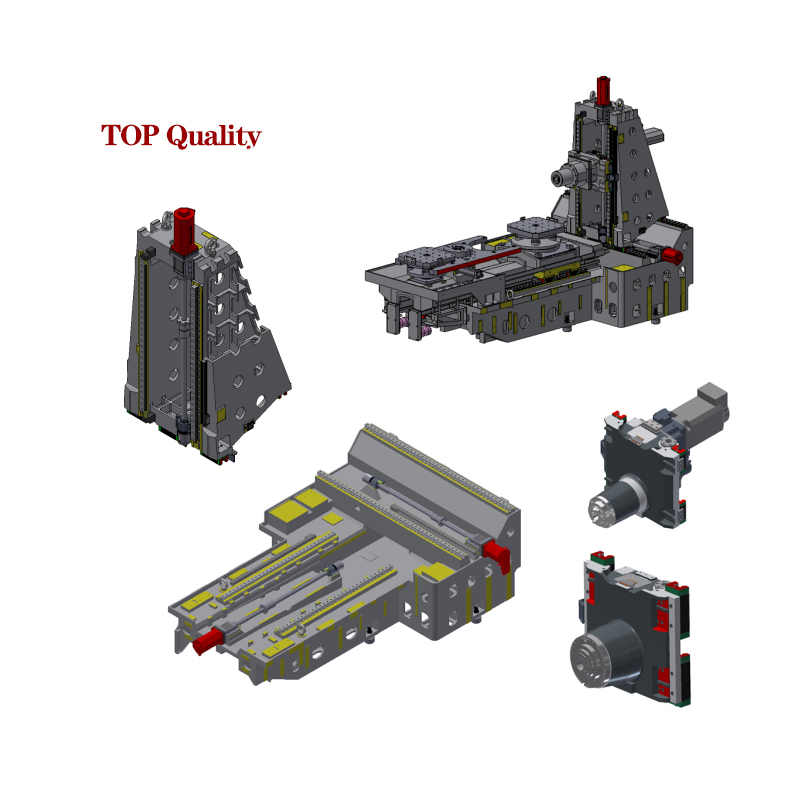

Базовой структуры:Цельное формование, полые мульти-ребра высокой жесткости конструкции для супер-жесткая у них основное вещество
Колонка структура:Полые двухслойная конструкция коробки, левая и правая накладки дизайн относится к быстрого отборосают тепло структура, которые могут достичь высочайшего полосы по заданой ширине и длине и превосходную точность производительность Шпиндельной коробки структура:Шпинделя Коробка принимает цельный литье структуры для удовлетворения полосы по заданой ширине и длине шпинделя для длительного время для того, чтобы обеспечить точность
Горизонтальный обрабатывающий центр с ЧПУ колонка структура:
Колонка принимает высокой и низкой Этап Конструкции и обработки, шпинделя находится ближе к направляющей для того, чтобы улучшить жесткой конструкции
Верстак 1. Стандартный поворотный стол, усиленные конструкционные поворотный стол с сильную несущую способность. 2. Б-направление Рабочий стол использует Автоматический Гидравлический замок, И мощный зажимной механизм может удовлетворить мощный условия резки.
На основе структура коробки, этот тип структуры представляет собой термически Совместимость структуру, которая может достичь высочайшего полосы по заданой ширине и длине и превосходную точность производительности. В то же время, он также имеет возможность противостоять кручения и изгиб деформации таким образом, чтобы поддержать весь ход оси Z для достижения наилучших оригинальную форму.

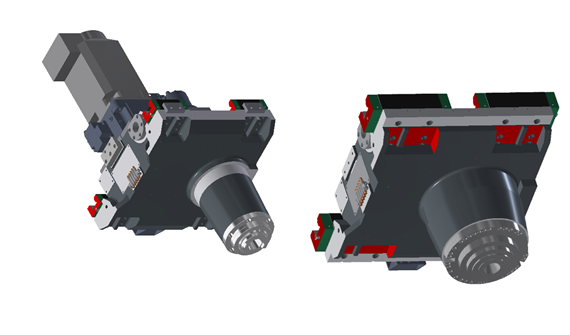

Горизонтальный обрабатывающий центр с ЧПУ шпиндель, шпинделя 1. Грифа специально разработан с высокой прочностью, высокая жесткость клетка и Киль структура ребро. 2. В главный вал передаточного механизма выполнен из Хромомолибденовая легированной стали, которая была закаленное, грубая-закончил, обуглероживанных, против старения обработанный и земля точности готовой; Он имеет высокую точность, сильный полосы по заданой ширине и длине, и не поддается деформации. 3. Использование высокая производительность сервоприводах (22kw), максимальная скорость 6000 об/мин. После того, как главный вал передаточного механизма выполнен собран, это откалиброван динамической балансировки теста.
Горизонтальный многоцелевой станок с ЧПУ обрабатывающий центр с ЧПУРуководство 1. X, Y, Z оси направляющие принять сверхмощный линейный роликовых направляющих, которые обладают хорошей жесткостью, высокая точность и длительный срок службы. 2. X, Y, Z оси принимают C3 класс шариковые винты и P4 класс подшипники, С хорошей точность координатного перемещения. 3. Диван-кровать рельсы из X, Y, И ось Z станки принимает металлический корпус Телескопический Защитные чехлы для того, чтобы убедиться, что рельсов и шнеки не загрязняются снижение стоимости рассечения воды и железные опилки. 4. X, Y, Z оси способ передачи принимает японские (FANUC) Серводвигатель прямая передача, который обладает преимуществами быстрой передачи, стабильная точность, устранение люфта, улучшение жесткость при кручении, ликвидация осевой ошибка и т. д., что значительно повышает точность позиционирования станка.
Гидравлический:Принимает поршневой насос двигателя для того, чтобы повысить эффективность работы. Эти советы помогут продлить срок службы изделия из плунжерный насос двигателя длиннее, чем у общего системы.
Система смазки:Автоматическая система смазки, используя неразъёмная застёжка-полюс непрерывного смазочные материалы машина CEVB-4L, 220V, может обеспечить достаточную смазочного масла для каждой точки смазки; каждый скользящей поверхностью и шариковый винт распределяются в соответствии с пути масла, И объем масла управляется отдельно, И смазки цикла времени можно регулировать в соответствии с установленными по мере необходимости С низким содержанием масла регулятор громкости устройства.
Охлаждение:Охлаждающий резервуар для воды использует сплит дизайн, так что чипы просты в уходе и Охлаждающую воду, легко заменить.
Железной стружки:С высоким крутящим моментом винт для удаления стружки устанавливается на оси Z, С высокой пропускной способностью цепная пластина для удаления стружки механизм, что полностью решает проблему удаления стружки, а также решает эффект резки железной чип тепла на подвергая механической обработке точность
Спецификация
|
Модель
|
Блок
|
DHM-50B
|
|
Дорожная сумка
|
||
|
Перемещение по оси
|
Мм
|
750
|
|
Ход оси Y
|
Мм
|
750
|
|
Направляющая для оси Z
|
Мм
|
750
|
|
Шпинделя
|
||
|
Шпинделя центра Рабочий стол поверхности
|
Мм
|
50 ~ 800
|
|
Шпинделя до Рабочий стол центр
|
Мм
|
135 ~ 885
|
|
Шпинделя с коническим отверстием
|
BT50
|
|
|
Скорость вращения шпинделя
|
Об/мин
|
10 ~ 6000
|
|
Шпинделя режим привода
|
Прямой
|
|
|
Мотор шпинделя
|
КВт
|
Fanuc 11/18.5
|
|
Макс. Крутящий момент шпинделя
|
Метрический номер
|
263/442
|
|
Рабочий стол
|
||
|
Таблица размеров
|
Мм
|
500*500
|
|
Отдел угол
|
Дег
|
0,001
|
|
Ссылка диафрагмы
|
Мм
|
Φ55H7
|
|
Макс. Нагрузка на рабочий стол
|
Кг
|
600
|
|
Кол-во Рабочий стол
|
Шт.
|
-1 шт.
|
|
Точность
|
||
|
Точность позиционирования поворотного стола
|
Дуговая сварка-сек
|
10 ″
|
|
Неоднократные точность позиционирования поворотного стола
|
Дуговая сварка-сек
|
6 ″
|
|
Точность позиционирования
|
Мм
|
0,012
|
|
Неоднократные точность координатного перемещения
|
Мм
|
0,008
|
|
Скорость подачи
|
||
|
Скорость резки X/Y/Z/W
|
М/мин
|
1-10
|
|
Быстрая подача скорость X/Y/Z/W
|
М/мин
|
30/30/30
|
|
Журнал Инструмент
|
||
|
Емкость Инструмент журнал
|
24
|
|
|
Выбор инструмента метод
|
Случайным образом
|
|
|
Обменом инструмента режим
|
Тип рычага
|
|
|
Макс. Вес инструмента
|
Кг
|
15
|
|
Макс. Длина инструмента
|
Мм
|
350
|
|
Время смены инструмента
|
Сек
|
2
|
|
Макс. Диаметр (, но нет ни одного инструмента)
|
Мм
|
Φ105/200
|
|
Другие
|
||
|
Давление воздуха
|
Кгс/см²
|
6
|
|
Стабилизатор напряжения
|
КВА
|
45
|
|
Емкость топливного бака
|
L
|
700
|
|
Площадь
(Длина * ширина * высота) |
Мм
|
5675*3625*3055
|
|
Вес
|
Кг
|
14000
|
