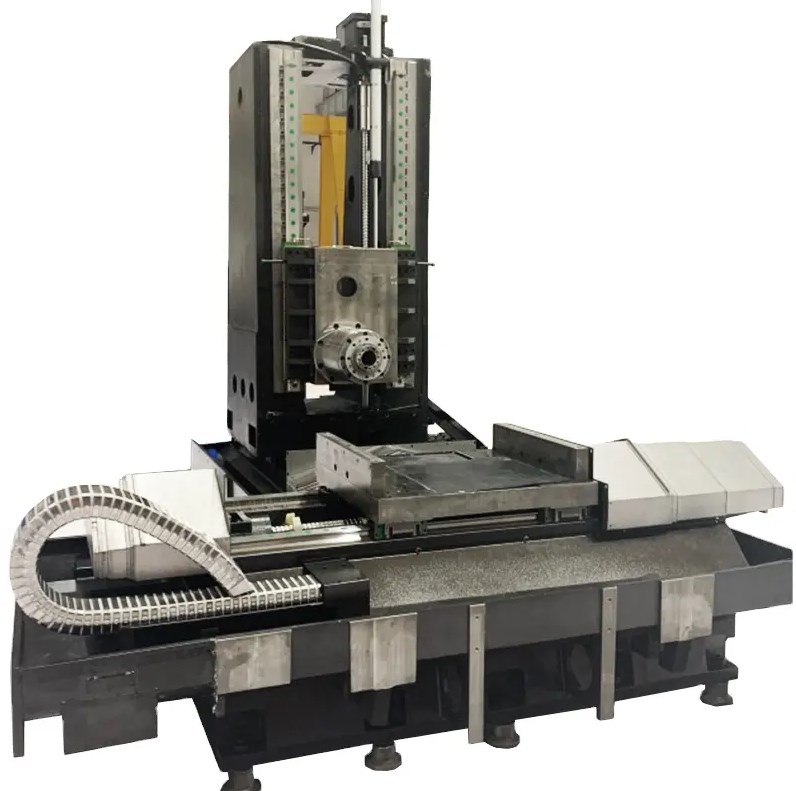

DHM50 Горизонтальный обрабатывающий центр

Система управления DHM50 Fanuc горизонтальный обрабатывающий центр с чпу

Отправить заявку

Описание

маркер

Система управления DHM50 Fanuc горизонтальный обрабатывающий центр с чпуz

Применение горизонтального обрабатывающего центра:

Скорость горизонтального обрабатывающего центра шпинделя высокая, жесткость жесткая, крутящий момент большой. Главный вал оборудован

Система охлаждения, автоматическая вращение двойного рабочего стола, сокращение дополнительного времени, повышение эффективности. Эта серия станков производительность совершенна, точность стабильна, она подходит для обработки различных типов частей коробки и двухмерной, трехмерной поверхности, это механическая, автомобильная, связь, текстильная техника, печатная техника,

Сельскохозяйственная техника и другие отрасли промышленности, обрабатывающие коробки типа частей ключевого оборудования.

Горизонтальный обрабатывающий центр машины особенности:

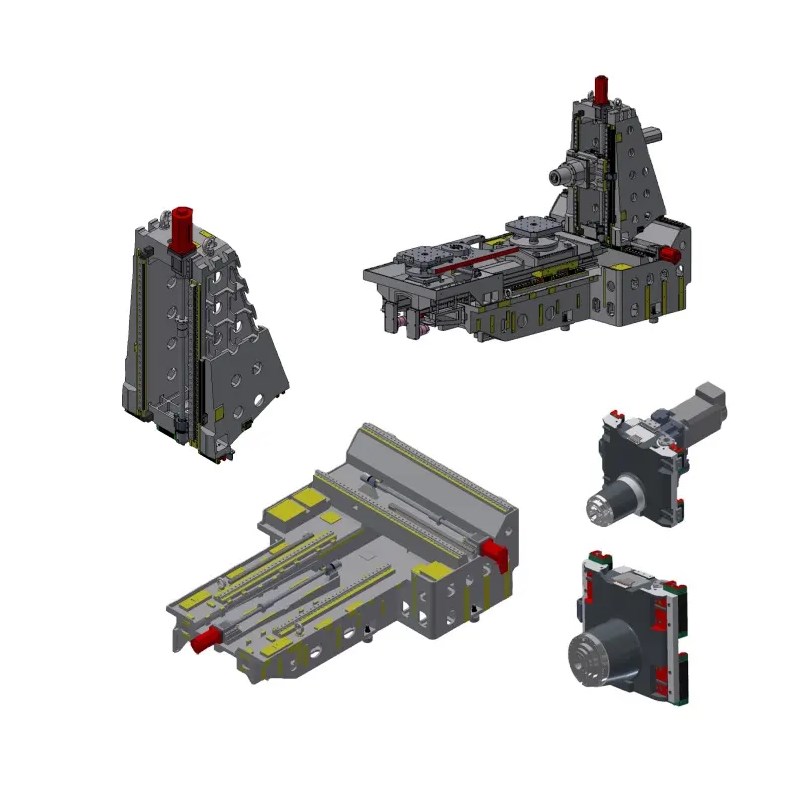

Этот инструмент разработан с помощью технологии анализа конечных элементов компьютера. Разумная прочность конструкции и сочетание усиливающих ребер обеспечивают высокую механическую жесткость.

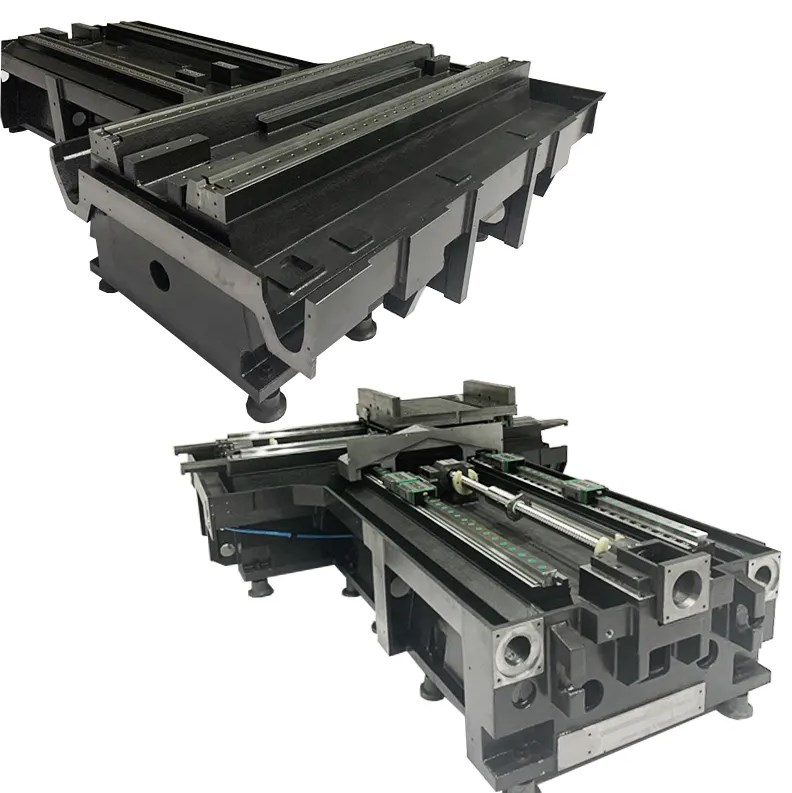

Ключевые части, такие как кровать, колонка, и headstock все плотно запеченные отливки. Литейная структура использует интегрированную технологию формования и структуру ящика.

Колонка (средний висящий ящик, ступенчатая структура):

Концепция усовершенствованной обработки и дизайна включает в себя шпиндельную коробку в колонке, принимает среднюю структуру висящей коробки передней висящей коробки в коробке, а также подвижную структуру тяжелой резки. В руководстве по колонке используется линейное руководство по катке большой мощности с высокой жесткостью конструкции и без демпингового трения. Коэффициент, хорошая жесткость, высокая точность, длительный срок службы, идеально подходит для достижения цели высокой эффективности.

Model	Unit	DHM-50B
Travel
X-axis	mm	750
Y-axis	mm	750
Z-axis	mm	750
Spindle
Spindle center to worktable surface	mm	50~800
Spindle nose to worktable center	mm	135~885
Spindle taper		BT50
Spindle speed	rpm/min	10~6000
Spindle drive mode		Direct
Spindle motor	kw	Fanuc 11/18.5
Max.torque of spindle	Nm	263/442
Worktable
Table size	mm	500*500
Division angle	deg	0.001
Reference aperture	mm	55H7
Max. load on worktable	kg	600
Number of worktable	pcs	1
Precision
Positioning accuracy of rotary table	arc-sec	10″
Repeated Positioning accuracy of rotary table	arc-sec	6″
Positioning accuracy	mm	0.012
Repeated Positioning accuracy	mm	0.008
Feed speed
Cutting speed X/Y/Z/W	m/min	1-10
Rapid traverse speed X/Y/Z/W	m/min	30/30/30

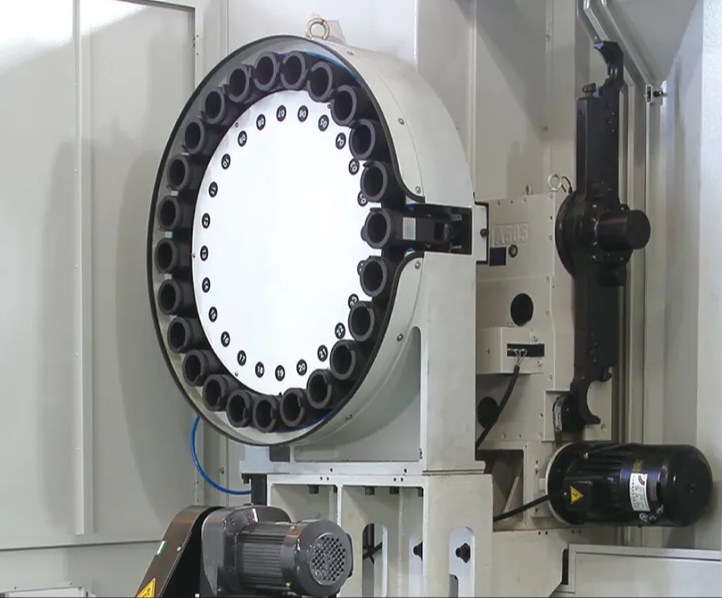

Tool magazine
Capacity of tool magazine		24
Tool selection method		Random
Tool exchange mode		Arm type
Max. tool weight	kg	15
Max. tool length	mm	350
Tool change time	sec	2
Max. tool diameter (no adjacent tool)	mm	105/200
Others
Air pressure	kgf/cm	6
Voltage	kva	45
Tank Capacity	L	700
Floor area	mm	567536253055
(lengthwidthheight)	mm	567536253055
Weight	kg	14000
