CT8 с чпу торно-токарный 4- осевой универсальный поворотный центр

CT8 с чпу торно-токарный 4- осевой универсальный поворотный центр

Отправить заявку

Описание

маркер

CT8 с чпу торно-токарный 4- осевой универсальный поворотный центр

Торно наклон кровать CNC токарный станок 4 оси универсальный токарный центр с приводом инструментов и с-ось

Токарный станок с чпу торно 3- х осевой наклонной кроватью

CT8 4- осевой универсальный поворотный центр с управляемыми инструментами и ось c

Стандартное оборудование:

Главный шпиндель A2-8 с электродвигателем переменного тока, приводная способность 15/18,5 КВТ, 4000 об. / мин

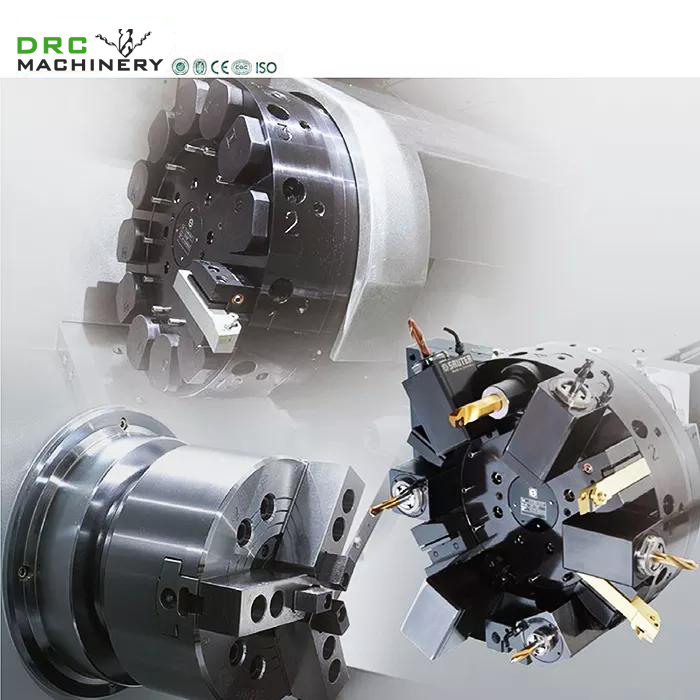

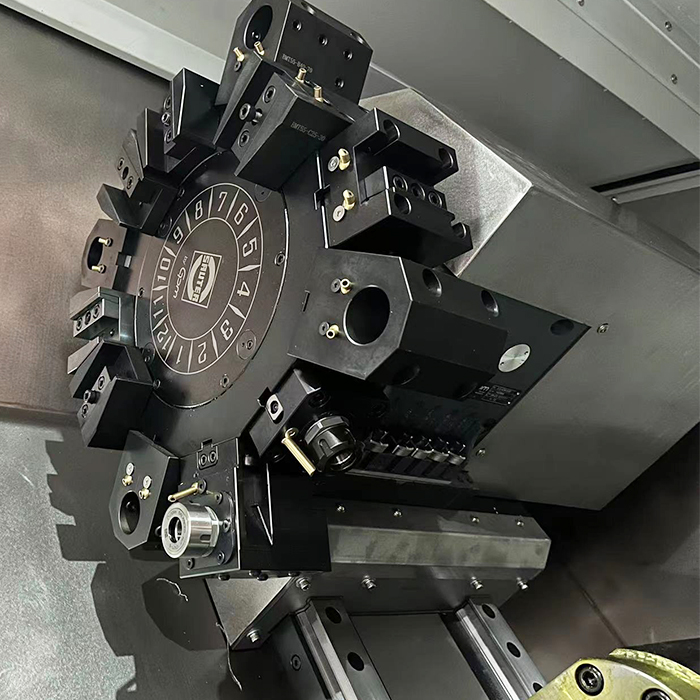

12- станционные башни BMT65 с 12 станциями привода
Чип конвейер и чип танк
Гидравлический цилиндр с зажимами, Макс. Емкость бара D65 мм

Полный автоматический универсальный поворотный центр

- чип конвейер с правой стороны чип автомобиль

- сигнальный фонарь 3 цвета

- теплообменник для e-box

- гидравлический 3- челюсть чак, с набором жестких челюсти и мягкие челюсти и с соединением элементов, через отверстие D65 мм

- набор из 4 держателей инструмента BMT65 включает в себя: 2x OD tool holder & 2xBoring tool holder D40

- автоматическая система смазки

- система охлаждения

- гидруалическая система

- педаль для чака

Описание и спецификация машины

Токарный станок с чпу представляет собой четырехосевую привязку, полностью замкнутую контур станка с чпу. Каждый серво-кормовой вал принимает высокоскоростной шумовой болт, эластичное соединение непосредственно подключается, скорость движения, низкий уровень шума, высокая точность позиционирования и повторяющаяся точность позиционирования;

Серво двигатель оснащен кодировщиком абсолютного значения, нет кумулятивной ошибки, нет памяти, нет необходимости искать точку отсчета, информация о положении не будет потеряна после отключения питания.

Машина имеет сильные функции, высокую точность, разумную компоновку, красивый внешний вид, легкую эксплуатацию и удобное обслуживание.

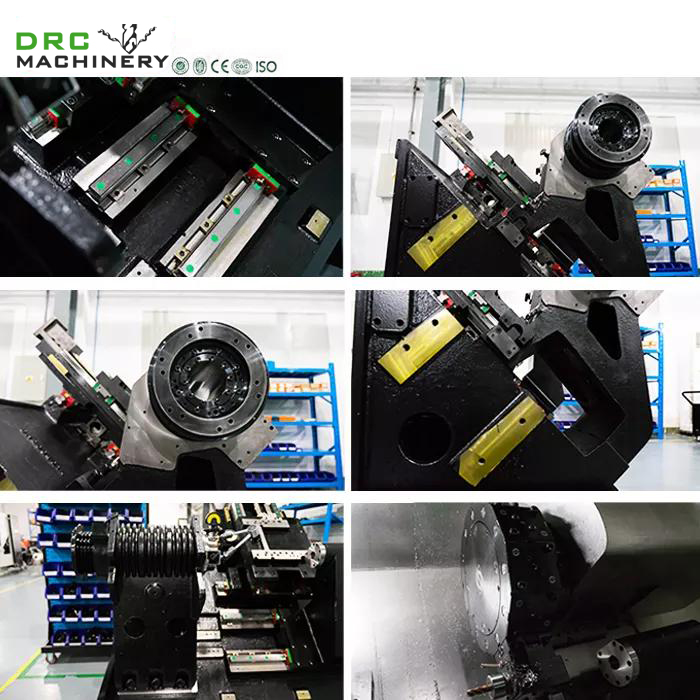

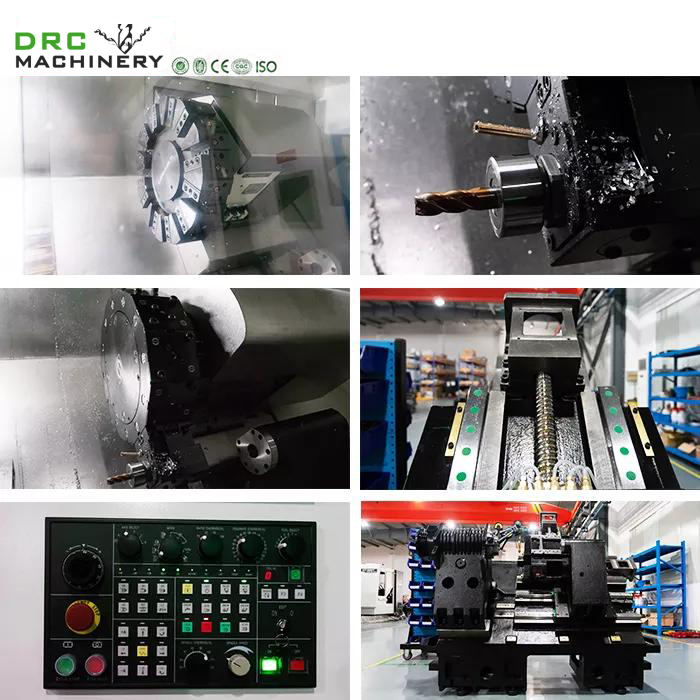

Общая: станок имеет механическую, электрическую и гидравлическую встроенную планировку. 45 угловой наклонный слой имеет преимущества компактной конструкции, высокой жесткости, гладкого удаления чипов и удобной эксплуатации. Тип направляющего рельса — это направляющий рельс, а движущие части — это высокоскоростные болтовые винты. Он имеет преимущества быстрой скорости, меньше тепла и высокую точность позиционирования; Станок полностью защищен, автоматический чип, автоматическая смазка, автоматическое охлаждение.

Шпиндель: основным приводом этого станка является японский FANUC 11/15kw высокопроизводительный серводвигатель, который вращает шпиндель через пару шпинделей. Диапазон скорости шпинделя 30-5000r/min. Передняя опор главного вала имеет три установки высоточных угловых контактных шариковых подшипников, а задняя опор имеет два высоточных угловых контактных шариковых подшипника с большими отверстиями, которые отвечают требованиям к подшипникам осевых и радиальных режущих сил.

Гидравлический цилиндр используется для привода встроенного подвижного хвостохранилища. Конструкция простая, с высокой точностью, высокой жесткостью и надежными характеристиками.

Барета: машина использует серво-гидравлический барет, с быстрой скоростью смены инструмента и высокой надежностью.

Привод: оси x и z принимают FANUC высокопроизводительный серводвигатель, с высокой точностью позиционирования и гибким и надежным действием.

Система: система управления FANUC 0iTF+, использующая высокопроизводительный AC spindle motor и servo motor

Рабочая зона
Качели на кровать	680 mm
Поворот на x-слайд	450 mm
Макс. - привет. Диаметр поворота
Рекомендованная Макс. Диаметр поворота
Диаметр зажима лопатки-основной шпиндель	400 mm
X путевые расходы	250 mm
Y путешествия по стране	250 mm
Z путешествия по стране	225 mm
Питание привода	±50 mm
Быстрая траектория движения	850 mm
Главный шпиндель (spindle)
Диаметр подшипника передней части	A2-6
Макс. - привет. Скорость подшпинделя	100 mm
Номинальная мощность	5000 rpm
Максимальный крутящий момент	15 KW
Вес (кг)	103 Nm

Масса нетто машины с чипсовым конвейером	approx 6600 kg
Размеры и размеры
Машина с чиповым конвейером L x B x H	approx 4820/2250/2150 mm
