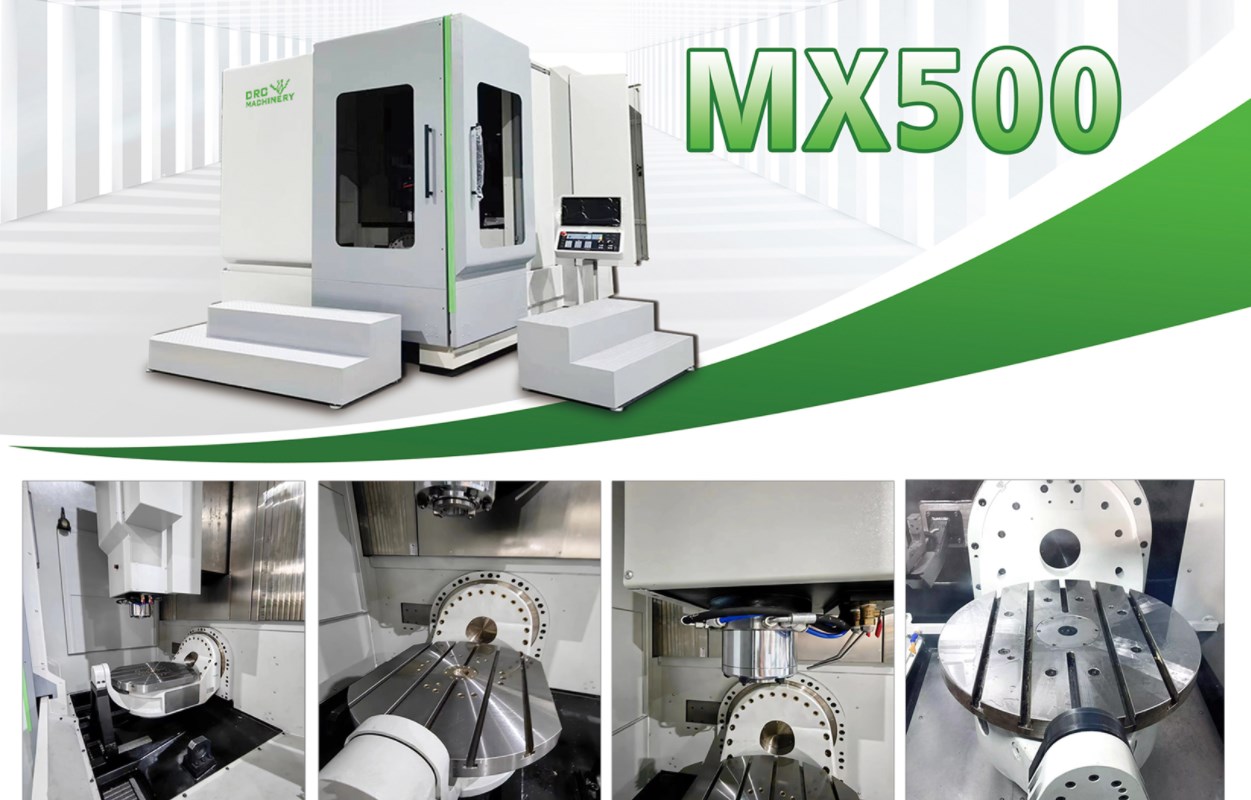

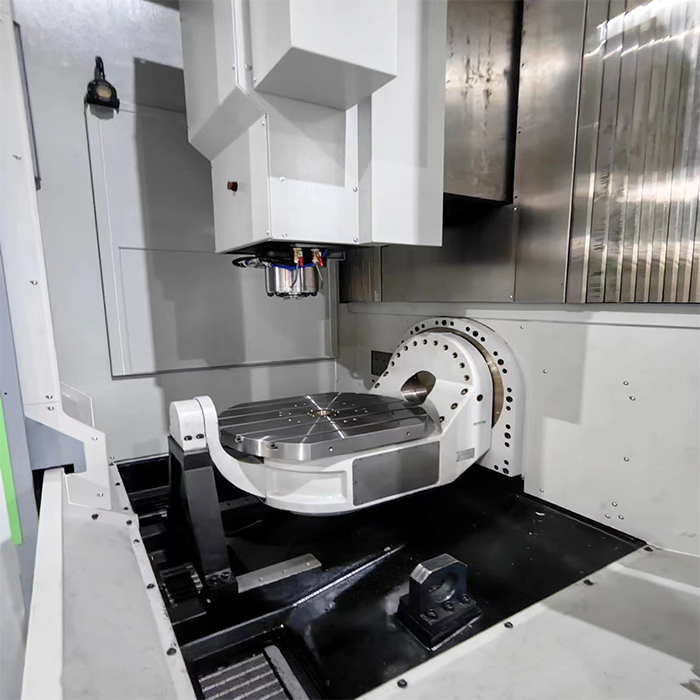

Высокая точность MX500 5- осевой обрабатывающий центр обрабатывающий центр 5- осевой фрезерный станок с чпу

Общая конструкция станка основана на анализе конечных элементов. Литейная коробка спроектирована с пятиточечной опорной структурой и комплексно сформирована с использованием технологии смоляного песка, которая минимизирует структурные дефекты, такие как деформация напряжения и обработка теплодеформации станка. Материал изготовлен из высокопрочного чугуна HT300, который дважды закалялся и искусственно старел, чтобы эффективно обеспечить общую точность и качество станка и качество продукции. Станок принимает структуру BC с штрихом 650/450/475 мм по трем осям, что фактически увеличивает максимальное пространство для одновременной обработки по пяти осям и уменьшает возможность столкновения компонентов во время вращения. Максимальная скорость движения станка может достигать 24/24 м/мин (X/Y/Z), а скорость вращения шпинделя может достигать 15000об/мин. Весь процесс использует роликовые направляющие рельсы и тайваньские двухореховые шаровые винты, и оба конца винта предварительно растянуты. , устранить потери точности, вызванные тепловым удлинением, и использовать точные винтовые подшипники для формирования стабильной и высокой жесткостью механиче

ской трансмиссии системы. Улучшает жесткость и стабильность во время обработки, а также возможности быстрого реагирования станка,

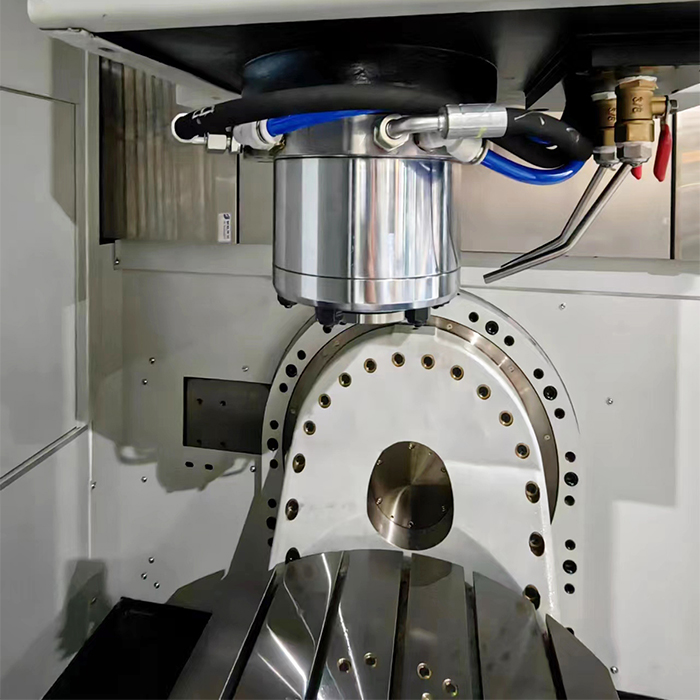

Шпиндель использует высокоскоростной двигатель 15/24 КВТ, который может обеспечивать скорость 15 000 об/мин и максимальный крутящий момент 140 нм. Он поддерживается высокоточными угловыми контактными шариковыми подшипниками, так что шпиндель имеет высокую жесткость и чрезвычайно высокую точность вращения шпинделя. Станок поставляется в стандартном исполнении с 30- позиционным журналом инструментов, время смены инструмента стабильно в течение 7 секунд, а его работа безопасна и надежна. Все линейные оси используют линейные направляющие роликов, которые имеют высокую точность и большую грузоподъемность. Сила трения низкая, что снижает ползучести инструмента на низкой скорости, а точность позиционирования хорошая, при этом получение высоких динамических характеристик реагирования. В коделе используется вращающийся стол двигателя DD с высоким ускорением, высоким крутящим моментом, высокой точностью и нулевым оборотным мотором крутящего момента; Она имеет встроенную мощную тормозную систему, использует подшипники большого диаметра, высокой точности и высокой жесткости внутри и использует двухточечную опору в направлении оси в. , максимальная несущая способность вертушки составляет 300кг. Ось с может вращаться на высокой скорости и непрерывно индексироваться. С помощью функции ориентации шпинделя она поддерживает высокоскоростное вращение.

Вди 3441	≤ 8 /8 / 10	µm
Точность позиционирования по осям X/Y/Z	≤ 6 /6 / 8	µm
(система косвенного измерения)
Точность воспроизводимости в осях X/Y/Z	5	l
(система косвенного измерения)	75	bar
Гидравлический агрегат (гидравлический агрегат)
Объем бака свежей воды	200	l
Давление, Макс. Давление.	180	l
Оборудование для охлаждения	0,53	kW
Емкость бака для охлаждающей жидкости	24	l/min.
Чиповой конвейер емкостный
Мощность насоса	50	kVA
Номинальный расход насоса при 5 бар	400	V
Подключение к электрической сети	50/60	Hz
Установленная мощность, Макс.	50	A
1. Напряжение	+ 10	%
частота
Взрыватели (медленные) согласно VDE 0100	according to VDI 3441
Допустимое колебание напряжения при напряжении 400 в
3. Принятие	6	bar
Приемное испытание машины	15	m3/h
2.3 пневматика и пневматика
Давление воздуха в воздухе	+ 15 to + 35	°C
Потребление воздуха	75	%
Состояние окружающей среды	1000	m
Температура в номере
- Макс. - привет. Относительная влажность воздуха	approx. 7500	kg
- Макс. - привет. Высота установки над MSL
Вес (кг)	approx. 2850 x 2300 x 2750	mm
